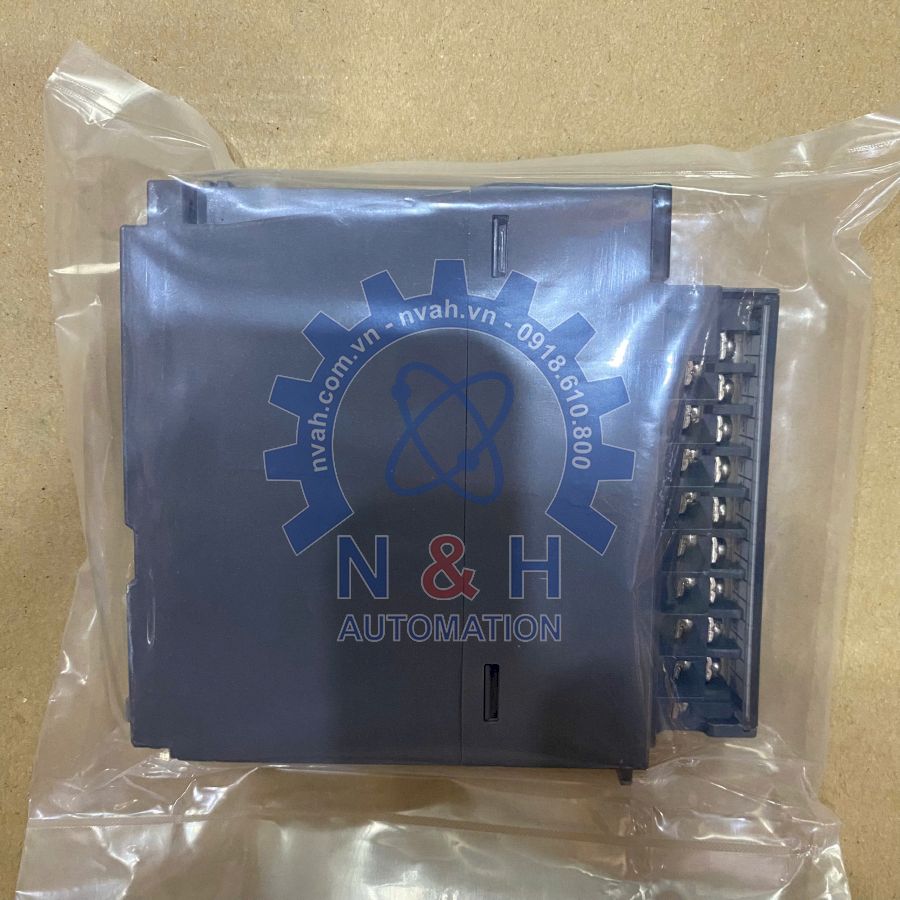

Mô Đun Q68DAIN

Analog Output Q68DAIN (MITSUBISHI)
Module chuyển đổi D/A, ngõ ra analog dòng điện
Dòng sản phẩm: MELSEC-Q Series
Số kênh: 8 kênh analog output
Tín hiệu ngõ ra: 0–20 mA DC; hỗ trợ 4–20 mA theo cấu hình
Điện trở tải ngoài: 0–600 Ω
Độ phân giải: 16 bit; chế độ thường -4096…+4095, độ phân giải cao -12288…+12287 hoặc -16384…+16383
Độ chính xác: ±0,1% tại 25 ±5°C; ±0,3% tại 0–55°C
Tốc độ chuyển đổi D/A: 80 µs/kênh
Nguồn cấp ngoài: 24 VDC (+20/-15%)
Dòng tiêu thụ nguồn ngoài: 0,27 A
Dòng tiêu thụ nguồn 5 VDC: 0,38 A
Giao tiếp đấu dây: Terminal block 18 điểm, vít M3 + terminal FG
Số điểm I/O chiếm dụng PLC: 16 điểm (Intelligent 16 points)
Cách ly: Photocoupler giữa I/O và nguồn PLC; biến áp giữa nguồn ngoài và ngõ ra
Bảo vệ ngõ ra: Có bảo vệ ngắn mạch
Kích thước: 98 × 27,4 × 112 mm (C × R × S)
Khối lượng: Khoảng 0,20 kg
Tiêu chuẩn: UL, cUL, CE, KC, LR, NK, DNV, ABS, RINA, BV
Công dụng: Chuyển đổi giá trị số từ PLC thành tín hiệu dòng analog 0–20 mA/4–20 mA để điều khiển biến tần, van điều khiển, bộ điều khiển và các thiết bị chấp hành analog trong hệ thống tự động hóa.
