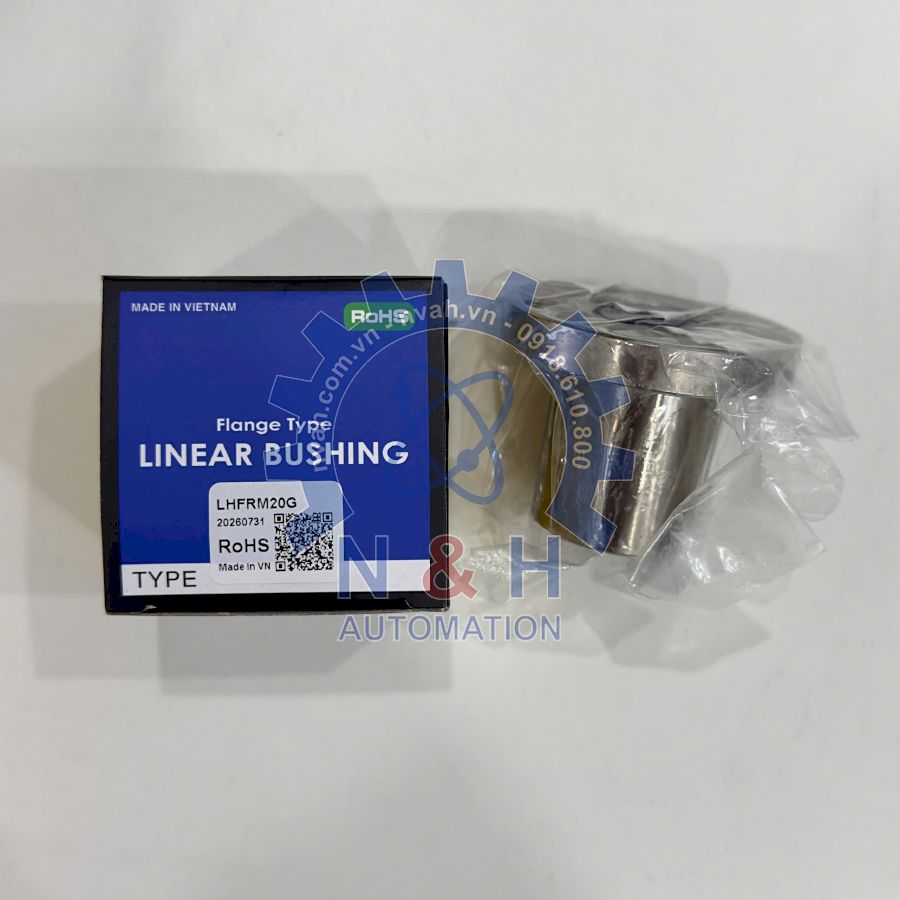

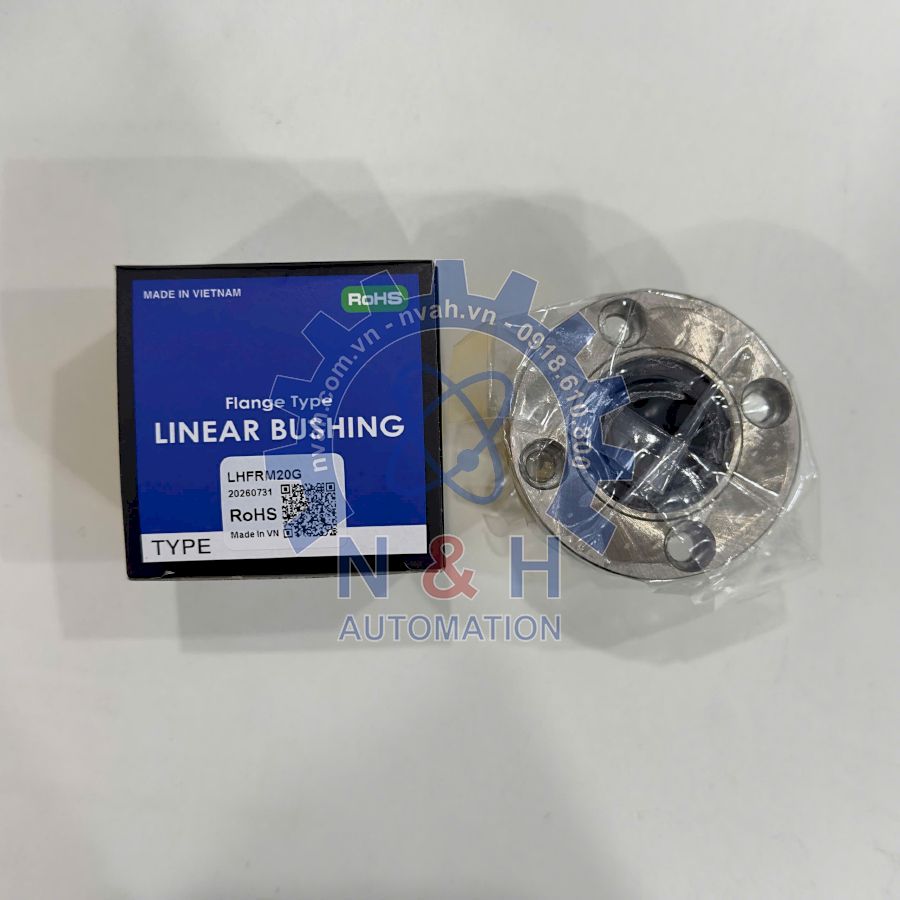

Bạc Trượt Tuyến Tính LHFRM20G

Linear Bushing LHFRM20G (MISUMI)
Loại: Bạc trượt tuyến tính mặt bích tròn (Flanged Linear Bushing)
Kiểu: Single – 1 bạc, lỗ bắt vít đối diện (Opposite Counterbored)
Đường kính trục: Ø20 mm
Đường kính ngoài: Ø32 mm
Chiều dài tổng thể: 42 mm
Chiều cao mặt bích: 54 mm
Đường kính mặt bích: 54 mm
Đường kính lỗ lắp: 5,5 mm
Đường kính lỗ bậc: 9 mm
Khoảng cách tâm lỗ (P.C.D): 43 mm
Vật liệu vỏ: Thép tương đương SUJ2
Độ cứng vỏ: ≥58 HRC
Vật liệu bi: Thép tương đương SUJ2
Vật liệu vòng giữ bi: Nhựa Duracon M90 tương đương
Xử lý bề mặt: Mạ niken hóa học (Electroless Nickel Plating)
Số hàng bi: 5 hàng
Tải trọng động cơ bản: 882 N
Tải trọng tĩnh cơ bản: 1.370 N
Khối lượng: Khoảng 180 g
Mỡ bôi trơn: G Type – LG2, mỡ của NSK, có khả năng chống mài mòn và chống gỉ tốt.
Nhiệt độ làm việc: -20 đến +80°C
Đặc điểm: Bạc bi tuyến tính giúp dẫn hướng trục theo chuyển động thẳng với độ chính xác cao; mặt bích tròn giúp cố định trực tiếp vào housing hoặc tấm máy.
Công dụng: Đỡ và dẫn hướng trục tuyến tính Ø20 mm, giảm ma sát và tạo chuyển động tịnh tiến êm, chính xác.
Ứng dụng: Máy tự động hóa, robot, máy đóng gói, băng tải, máy CNC và các cơ cấu chuyển động tuyến tính.
Lưu ý: Sản phẩm không phù hợp cho chuyển động quay của trục; khi lắp cần căn tâm chính xác để tránh làm biến dạng vòng giữ bi.
